I elektronikens dynamiska värld står Printed Circuit Board Assembly (PCBA) som en hörnsten, vilket möjliggör funktionaliteten hos otaliga enheter vi använder dagligen. Som leverantör av PCBA-tillverkning har jag bevittnat utvecklingen av detta område och den avgörande roll som olika komponenter spelar i monteringsprocessen. I den här bloggen kommer jag att fördjupa mig i de vanliga komponenterna som används vid tillverkning av PCBA och belysa deras funktioner och betydelse.
Motstånd
Motstånd är en av de mest grundläggande komponenterna i PCBA. Deras primära funktion är att begränsa flödet av elektrisk ström i en krets. Genom att kontrollera strömmen hjälper motstånden till att justera spänningsnivåerna och säkerställa att andra komponenter får rätt mängd ström. De finns i olika typer, inklusive fasta motstånd, variabla motstånd och termistorer. Fasta motstånd har ett konstant resistansvärde, medan variabla motstånd, såsom potentiometrar, tillåter justerbart motstånd. Termistorer, å andra sidan, ändrar sitt motstånd baserat på temperatur, vilket gör dem användbara i temperaturavkännande applikationer.
Kondensatorer
Kondensatorer är en annan viktig komponent i PCBA. De lagrar och frigör elektrisk energi och fungerar som en reservoar för laddning. Kondensatorer används för en mängd olika ändamål, som att filtrera bort brus, koppla signaler mellan olika delar av en krets och tillhandahålla en stabil strömförsörjning. Det finns olika typer av kondensatorer, inklusive keramiska kondensatorer, elektrolytiska kondensatorer och tantalkondensatorer. Keramiska kondensatorer används ofta för högfrekvensapplikationer på grund av deras låga ekvivalenta serieresistans (ESR). Elektrolytiska kondensatorer, å andra sidan, har ett högre kapacitansvärde och används ofta för strömförsörjningsfiltrering. Tantalkondensatorer erbjuder en bra balans mellan storlek och prestanda, vilket gör dem lämpliga för ett brett spektrum av applikationer.
Induktorer
Induktorer är passiva komponenter som lagrar energi i ett magnetfält när en elektrisk ström flyter genom dem. De används i PCBA för olika ändamål, såsom filtrering, energilagring och impedansmatchning. Induktorer kan hittas i nätaggregat, signalbehandlingskretsar och RF (Radio Frequency) applikationer. Det finns olika typer av induktorer, inklusive luftkärninduktorer, järnkärninduktorer och ferritkärninduktorer. Luftkärninduktorer har ett lågt induktansvärde och är lämpliga för högfrekvensapplikationer. Induktorer med järnkärna erbjuder ett högre induktansvärde men är mer benägna att mättas. Induktorer med ferritkärna ger en bra balans mellan induktans och storlek, vilket gör dem till ett populärt val i många applikationer.
Dioder
Dioder är halvledarenheter som tillåter ström att flyta i endast en riktning. De används i PCBA för rättelse, skydd och signalbehandling. Likriktardioder används för att omvandla växelström (AC) till likström (DC), medan Zenerdioder används för spänningsreglering. Schottky-dioder har ett lågt framåtspänningsfall och är lämpliga för höghastighetsapplikationer. Dioder används också i skyddskretsar för att förhindra omvänd strömflöde och skydda andra komponenter från skador.
Transistorer
Transistorer är aktiva komponenter som kan förstärka eller koppla om elektroniska signaler. De är byggstenarna i moderna elektroniska kretsar och används i ett brett spektrum av tillämpningar, inklusive förstärkare, oscillatorer och digitala logiska kretsar. Det finns två huvudtyper av transistorer: bipolära övergångstransistorer (BJT) och fälteffekttransistorer (FET). BJT är strömstyrda enheter, medan FET är spänningsstyrda enheter. FET:er klassificeras vidare i metall-oxid-halvledarfälteffekttransistorer (MOSFETs) och junction field-effect transistorer (JFETs). MOSFETs används ofta i digitala kretsar på grund av deras höga ingångsimpedans och låga strömförbrukning.
Integrerade kretsar (IC)
Integrerade kretsar är miniatyriserade elektroniska kretsar som innehåller flera komponenter, såsom transistorer, motstånd och kondensatorer, på ett enda chip. De är hjärtat i moderna elektroniska enheter och används i ett brett spektrum av applikationer, inklusive mikroprocessorer, minneschips och kommunikationsenheter. IC:er kan klassificeras i olika typer, såsom analoga IC:er, digitala IC:er och mixed-signal ICs. Analoga IC:er används för att behandla kontinuerliga signaler, medan digitala IC:er används för att behandla diskreta signaler. Mixed-signal ICs kombinerar både analoga och digitala funktioner på ett enda chip.
Kontakter
Kontaktdon används för att upprätta elektriska anslutningar mellan olika komponenter eller enheter i en PCBA. De finns i olika typer, inklusive kort-till-kort-kontakter, tråd-till-kort-kontakter och kabelkontakter. Kort-till-kort-kontakter används för att ansluta två kretskort tillsammans, medan tråd-till-kort-kontakter används för att ansluta ledningar till ett kretskort. Kabelkontakter används för att ansluta kablar till andra enheter eller komponenter. Kontaktdon spelar en avgörande roll för att säkerställa tillförlitliga elektriska anslutningar och finns i olika storlekar, former och stiftkonfigurationer för att möta de specifika kraven för olika applikationer.
Kylflänsar
Kylflänsar används för att avleda värme som genereras av elektroniska komponenter, såsom mikroprocessorer och krafttransistorer. De är gjorda av material med hög värmeledningsförmåga, såsom aluminium eller koppar, och är designade för att öka den tillgängliga ytan för värmeöverföring. Kylflänsar kan vara passiva eller aktiva. Passiva kylflänsar förlitar sig på naturlig konvektion för att avleda värme, medan aktiva kylflänsar använder fläktar eller andra kylmekanismer för att förbättra värmeöverföringen. Kylflänsar är avgörande för att säkerställa tillförlitlig drift av elektroniska komponenter och förhindra överhettning.

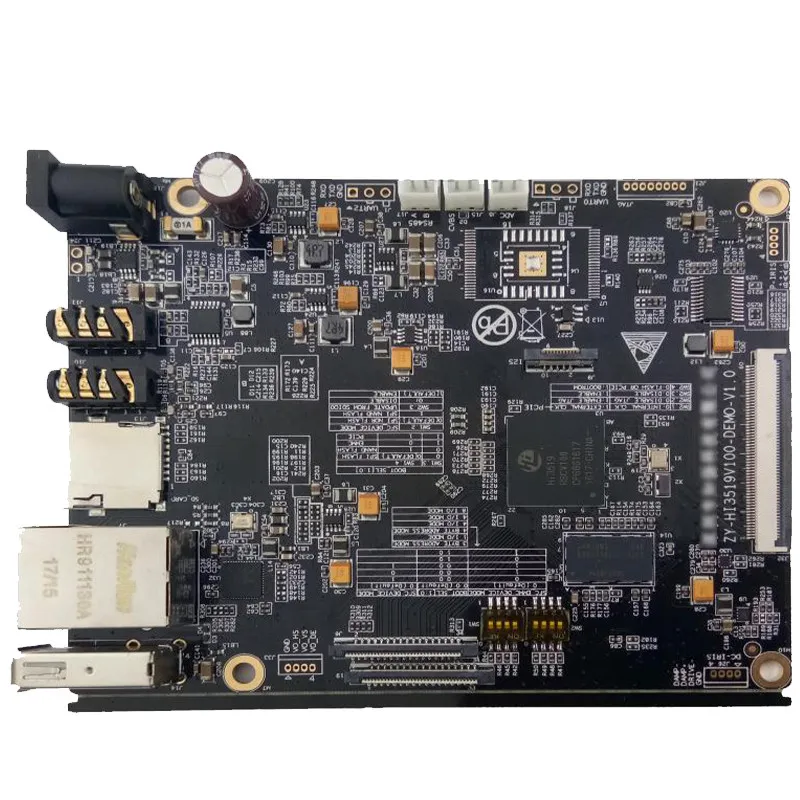

Tryckta kretskort (PCB)
Tryckta kretskort är grunden för PCBA. De tillhandahåller en fysisk plattform för montering och sammankoppling av elektroniska komponenter. PCB är gjorda av ett icke-ledande substrat, såsom glasfiber eller epoxiharts, med ledande spår tryckta på ena eller båda sidorna. De ledande spåren används för att koppla samman komponenterna och tillhandahålla elektriska vägar för strömflödet. PCB kan vara enkelsidiga, dubbelsidiga eller flerskiktiga, beroende på kretsens komplexitet. Flerskiktiga PCB används vanligtvis i högdensitetsapplikationer, såsom smartphones och datorer, för att rymma ett stort antal komponenter och ge fler routingalternativ.
Andra komponenter
Utöver komponenterna som nämns ovan finns det många andra komponenter som vanligtvis används i PCBA-tillverkning, såsom omkopplare, reläer, säkringar och sensorer. Omkopplare används för att styra strömflödet i en krets, medan reläer används för att styra högeffektskretsar med hjälp av en lågeffektssignal. Säkringar används för att skydda kretsar från överström genom att bryta kretsen när strömmen överstiger ett visst värde. Sensorer används för att detektera olika fysiska storheter, såsom temperatur, tryck och ljus, och omvandla dem till elektriska signaler.
Som leverantör av PCBA-tillverkning förstår vi vikten av att använda högkvalitativa komponenter i monteringsprocessen. Vi arbetar nära våra kunder för att välja rätt komponenter för deras specifika applikationer och säkerställa att slutprodukten uppfyller deras krav. Vi erbjuder också ett brett utbud av tjänster, inklusive design, prototyper och massproduktion, för att hjälpa våra kunder att ta ut sina produkter på marknaden snabbt och effektivt.
Om du är intresserad avTrådlösa kommunikationsmoduler PCBA-enhet,Signalprocessor PCB-enhet, ellerFiberoptisk kretskort PCBA, eller om du har några andra PCBA-tillverkningsbehov, tveka inte att kontakta oss. Vi finns här för att hjälpa dig med ditt projekt och ge dig de bästa möjliga lösningarna.
Referenser
- Horowitz, P. & Hill, W. (1989). Konsten att elektronik. Cambridge University Press.
- Malvino, AP, & Bates, DJ (1993). Elektroniska principer. McGraw-Hill.
- Neamen, DA (2012). Mikroelektronik: Kretsanalys och design. McGraw-Hill.
